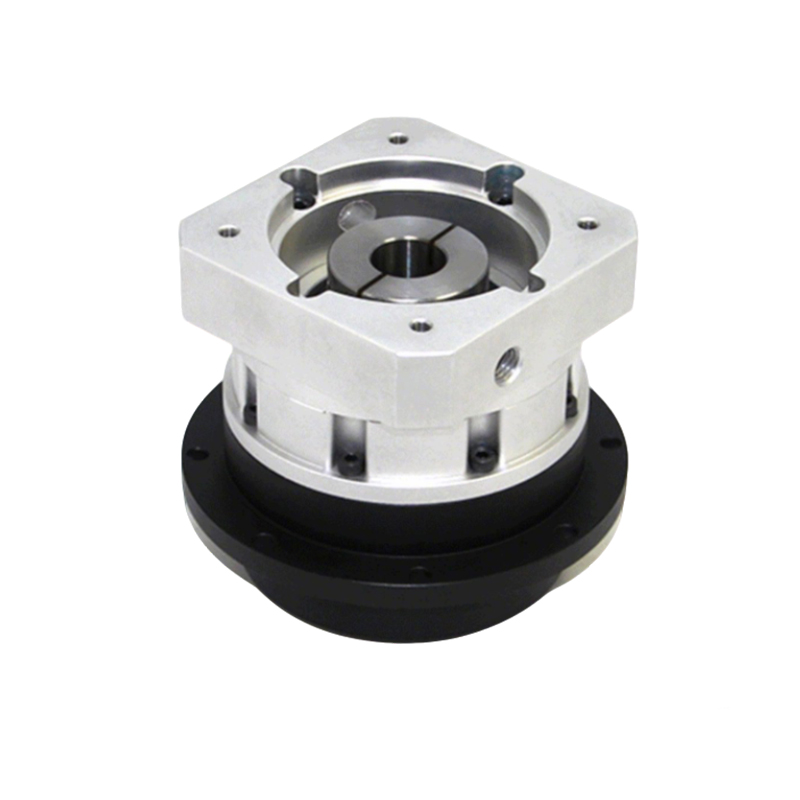

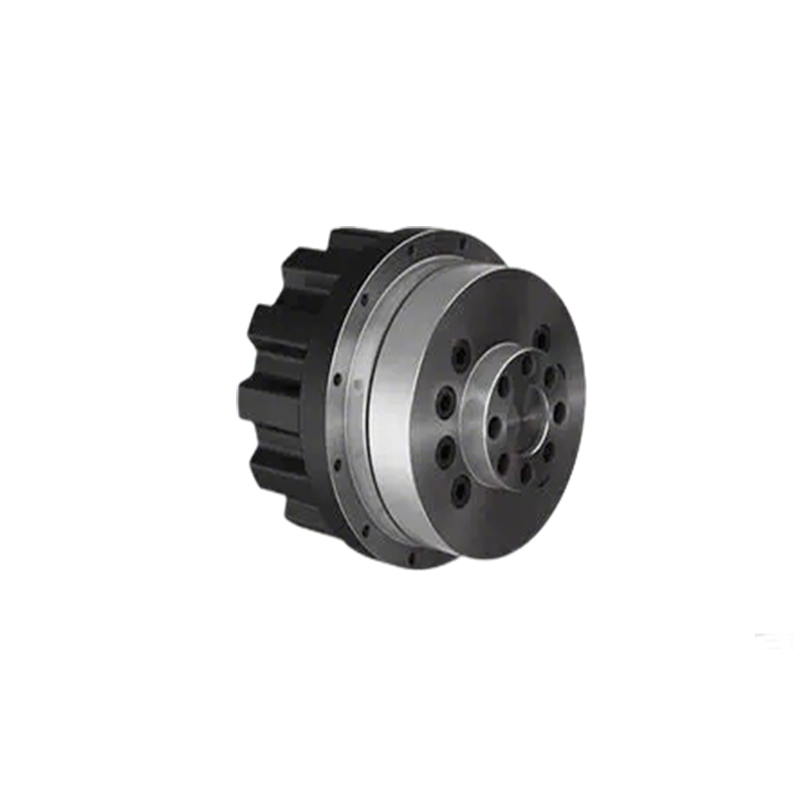

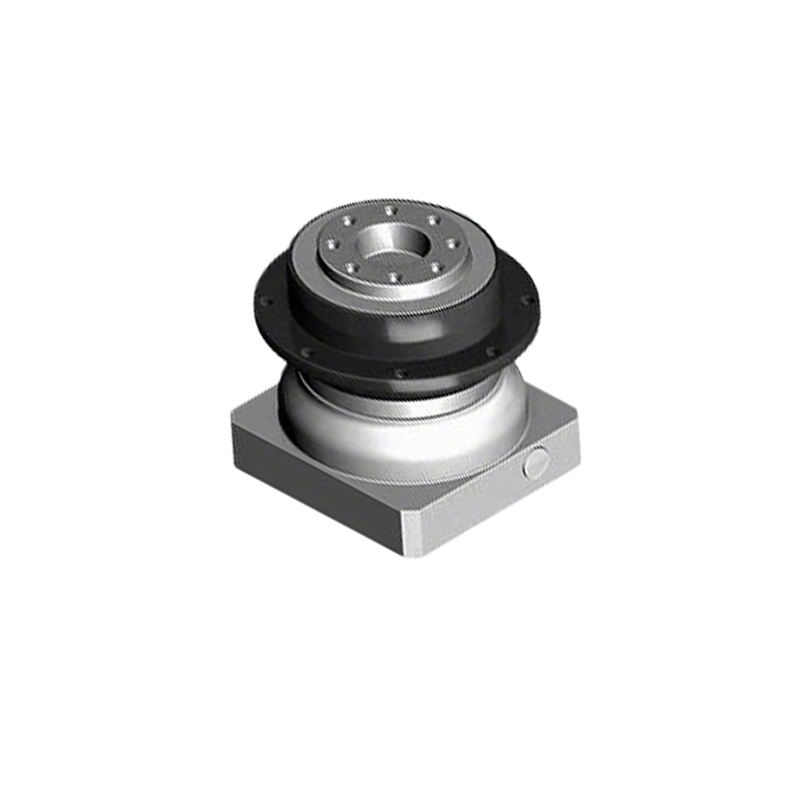

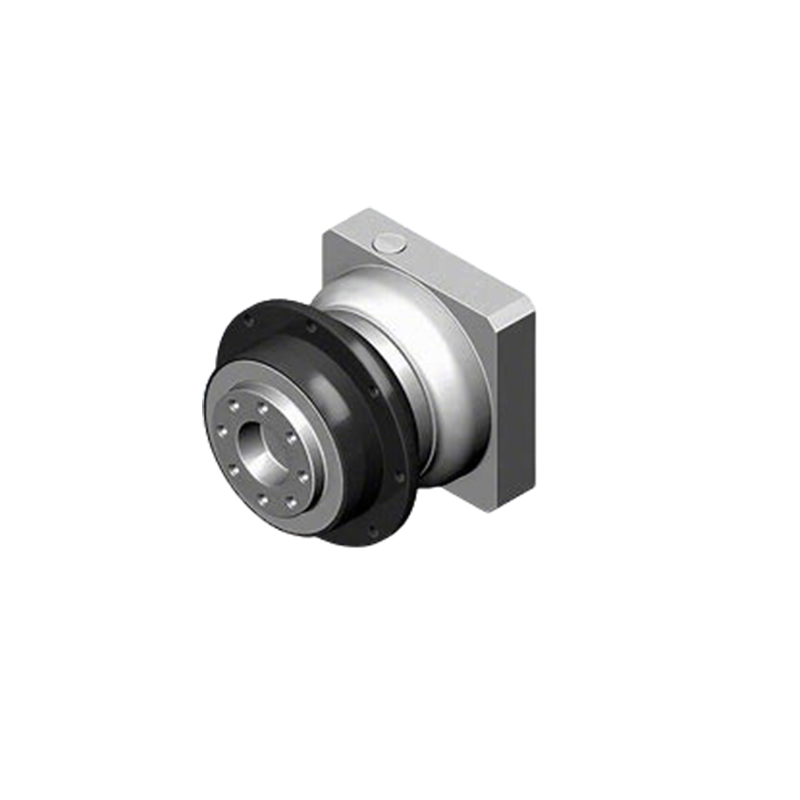

Планетарни редуктор PEEK: Иновација прецизног преноса
TheПланетарни редуктор од PEEK-аје високопрецизни уређај за редукцију саPEEK композиткао основне компоненте преноса. Његове главне карактеристике леже у комбиновањуПредности напредног PEEK материјаласакласична структура планетарног преносника, постижући савршену равнотежулагана, висока прецизност, јака прилагодљивост животној средини и дуг век трајањаУ наставку је фокусиран увод у његове кључне карактеристике из четири аспекта: Планетарни редуктор PEEK је прецизни уређај за редукцију чије су основне компоненте преноса направљене од композитног материјала полиетеретеркетон (PEEK). Планетарни редуктор PEEK истиче се у области прецизног преноса савршеном интеграцијом одличних својстава PEEK композита са зрелом технологијом планетарних зупчаника, поносећи се значајним предностима као што су мала тежина, висока чврстоћа, отпорност на хабање и висока прецизност. Ево детаљног увода из четири аспекта: карактеристике структуре, предности материјала, параметри перформанси и типичне примене:
1. Структурне карактеристике

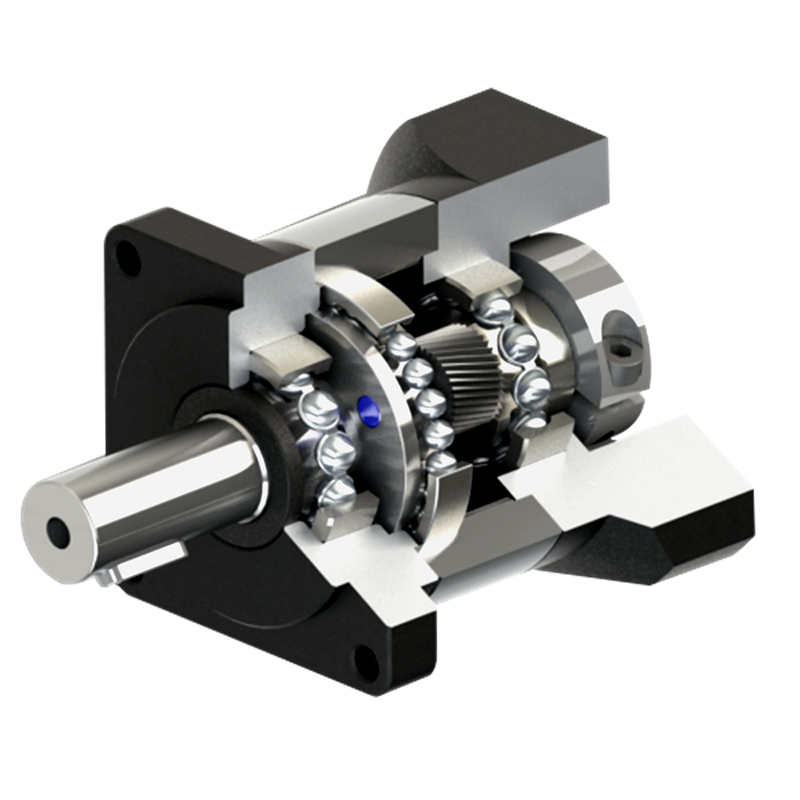

Високопрецизни структурни дизајнУсваја класичну структуру сунчевог зупчаника-планетарног зупчаника-унутрашњег зупчаника. Користе се основни зупчаници (планетарни, сунчеви).Бризгање PEEK-а ојачаног угљеничним влакнима, достижућиISO 1328-1, степен тачности зуба 6— кључна гаранција за ултра прецизан пренос. Усваја класичну и поуздану структуру планетарног преноса: сунчани зупчаник - планетарни зупчаник - унутрашњи зупчаник, што обезбеђује стабилну расподелу и пренос снаге. Главне компоненте зупчаника (планетарни зупчаник, сунчани зупчаник) производе се бризгањем од висококвалитетног PEEK композита ојачаног угљеничним влакнима. Овај избор материјала не само да побољшава механичку чврстоћу зупчаника, већ и омогућава да тачност облика зубаца достигне строги ниво ISO 1328-1 Grade 6, постављајући чврсту основу за ултра прецизну контролу кретања.
Ефикасан и стабилан излаз снагеКарактеристике планетарног носачаинтегрисана PEEK-метална композитна структура, комбинујући лакоћу PEEK-а са чврстоћом металних чаура вратила. Постижессссссххх ефикасност преноса од 97%и≤1 лучни минут за повратак, што обезбеђује низак губитак енергије и високу тачност кретања. Планетарни носач усваја иновативну интегрисану PEEK - металну композитну структуру. Користи предности PEEK-ове мале тежине и отпорности на корозију, док уграђује металне чауре вратила високе чврстоће како би се осигурала поуздана излазна снага. Ова оптимизована структура доприноси укупној ефикасности преноса од 97%, минимизирајући губитак енергије током рада и повратни зазор од ≤1 лучни минут, што је кључно за примене које захтевају високу тачност позиционирања.
2. Материјалне предности
Јединствене предности PEEK материјала (основне карактеристике)Композитни материјал PEEK је срж врхунских перформанси редуктора, доносећи три истакнуте материјалне предности:
Изузетно лаганаГустина само 1,3-1,5 г/цм³,40%-60% лакши од челичних редуктора— решава проблеме осетљиве на оптерећење за хуманоидне роботе, беспилотне летелице и другу опрему.ЛаганаГустина PEEK композита је само 1,3-1,5 г/цм³, што је знатно ниже од густине челика. У поређењу са традиционалним редукторима на бази челика, смањује тежину за 40%-60%. Ова карактеристика мале тежине је посебно погодна за сценарије са строгом осетљивошћу на оптерећење, као што су покретни зглобови хуманоидних робота и беспилотне летелице са ограниченим корисним теретом, ефикасно смањујући укупну потрошњу енергије и побољшавајући флексибилност кретања.
Супериорна отпорност на животну срединуСтабилан рад на-50℃ до 200℃, отпоран је на корозију уља/киселина/алкалија и прилагођава се влажним/прашњавим срединама — погодан за тешке индустријске и ваздухопловне сценарије.Отпорност на животну срединуПоказује одличну прилагодљивост екстремним окружењима, са радним температурним опсегом од -50℃ до 200℃, што омогућава стабилан рад и у хладним поларним регионима и на индустријским локацијама са високим температурама. Поред тога, планетарни редуктор од PEEK-а има јаку отпорност на корозију изазвану уљем, киселинама и алкалијама и може одржати дугорочни поуздан рад у влажним или прашњавим тешким радним условима без деградације перформанси.
г и ниско одржавање ослањање на уље за подмазивањезначајно смањењеСамоподмазивањеКоефицијент површинског трења PEEK композита је низак, само 0,08-0,12, чак и у условима без подмазивања. Ово својствено самоподмазујуће својство значајно смањује зависност од уља за подмазивање, избегава ризик од цурења уља и значајно смањује учесталост и трошкове одржавања, што га чини погоднијим за чиста радна окружења.
3. Кључни параметри перформанси
Изузетни параметри перформансиОдличне перформансе редуктора квантификују се његовим изванредним кључним параметрима перформанси, који покривају различите оперативне захтеве:
Однос редукцијеПреносни однос се креће од 5:1 до 100:1, што се може флексибилно конфигурисати кроз једностепену или двостепену комбинацију. Овај широки опсег у потпуности задовољава различите потребе за смањењем брзине различитих механичких система, од примена са малим обртним моментом и великом брзином до примена са великим обртним моментом и малом брзином.
Номинални обртни моментНоминални обртни момент варира од 5 до 500 N·m у зависности од серије модела. Овај широки покриће обртног момента омогућава редуктору да обезбеди довољну излазну снагу за различите захтеве оптерећења, било да се ради о прецизној контроли лаких услова рада или преносу снаге за тешке услове рада.
4. Типичне примене
Максимална брзинаМаксимална улазна брзина је ≤10000 о/мин, што омогућава редуктору да се прилагоди условима рада велике брзине. Планетарни редуктор од PEEK-а може да одржи стабилне перформансе чак и када се упарује са моторима велике брзине, проширујући његов обим примене у системима преноса велике брзине.
Широко применљиво у областима са великом потражњомЗахваљујући својим свеобухватним предностима, планетарни редуктор од PEEK-а се широко примењује у разним областима са великом потражњом, играјући незаменљиву улогу:
Хуманоидни роботиПланетарни редуктор од PEEK-а служи као основна компонента снаге за кључне зглобове покрета као што су зглобови кука и лакта. На пример, у модулу за погон ногу хуманоидног робота U-biqi Walker X, лагана карактеристика редуктора ефикасно смањује оптерећење удова робота, док његова висока прецизност обезбеђује глатко и прецизно кретање зглобова, побољшавајући флексибилност кретања робота и могућности контроле равнотеже.
Век трајањаПод номиналним радним условима, век трајања редуктора до замора прелази 10000 сати, што је еквивалентно континуираном раду хуманоидних робота током 1,1 године. Овај дуг век трајања значајно смањује учесталост замене и одржавања опреме, побољшавајући укупну оперативну ефикасност система.
Индустријска аутоматизацијаПланетарни редуктор од PEEK-а се широко користи у крајњим ефекторима колаборативних робота и прецизним системима погона транспортних трака. Код крајњих ефектора колаборативних робота, висока ефикасност преноса и мали повратни зазор омогућавају роботу да обавља деликатне операције као што су прецизна монтажа и руковање материјалом са великом тачношћу. Код прецизних погона транспортних трака, планетарни редуктор од PEEK-а обезбеђује стабилан и прецизан транспорт материјала, побољшавајући укупну ефикасност производње и квалитет производа аутоматизоване линије.
ВаздухопловствоПланетарни редуктор од PEEK-а примењује се у малим механизмима за подешавање положаја сателита и опреми беспилотних летелица. Његова одлична отпорност на утицаје околине омогућава му стабилан рад у суровом свемирском окружењу са екстремним променама температуре и вакуумским условима, као и у сложеним ваздушним условима. Предност мале тежине помаже у смањењу тежине сателита при лансирању и оптерећења беспилотних летелица, чиме се побољшавају њихове оперативне перформансе и издржљивост мисије.
